QC12Y Swing Beam typu NC Hydraulic Teking Maszyna

Ta sterowana wiązka Hydrauliczna wiązka NC Hydraulika przyjmuje nośnik ostrza tnącego. Prędkość cięcia jest szybka, gdy kąt cięcia jest ustalony. Stalowa struktura spawana płyta, wysokiej jakości cylindry hydrauliczne ze słynnymi jednostkami hydraulicznymi marki, w tym pompy i zaworów. Standardowy wyposażenie w system sterowania Estun E21 NC. System sterowania CNC Delem DA360 jest opcjonalny.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
QC12Y

Parametry techniczne

Hydrauliczna maszyna do ścinania wiązki QC12Y Serie

-E21S NC System sterowania

-Siemens silnik

-Sunny pompa

-Rexoth zawór

-Przewodowa rama spawana

-z arkuszem trzymającym palce sprężyste

-Motoryzowany backgauge

-Nitrowe cylindry do udaru wstecznego

Specyfikacje hydraulicznej maszyny do ścinania

Przedmiotów	jednostka	QC12Y-4X2500	QC12Y-4X3200	QC12Y-4X4000	QC12Y-6X2500	QC12Y-6X3200	QC12Y-6X4000
Max. Grubość cięcia	mm	4	4	4	6	6	6
Max. Szerokość cięcia	mm	2500	3200	4000	2500	3200	4000
Wytrzymałość na rozciąganie płyty do wycięcia	N/mm2	450	450	450	450	450	450
Kąt cięcia	deg	1.5	1.5	1.5	1.5	1.5	1.5
Odległość podróży z tylnym miernikiem	mm	20-600	20-600	20-600	20-600	20-600	20-600
Głębokość gardła	mm	150	150	150	150	150	150
Prędkości skoku	SPM	16	14	10	15	12	12
Głównym silnikiem	kW	4	5.5	5.5	7.5	7.5	7.5
Napięcie		380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph
Ogólny wymiar (LXWXH)	mm	3040	3840	4800	3040	3840	4800
		1500	1500	1500	1650	1650	1650
		1500	1600	1700	1700	1700	1700

Przedmiotów	jednostka	QC12Y-8X2500	QC12Y-8X3200	QC12Y-8X4000	QC12Y-10x2500	QC12Y-10x3200	QC12Y-10X4000
Max. Grubość cięcia	mm	8	8	8	10	10	10
Max. Szerokość cięcia	mm	2500	3200	4000	2500	3200	4000
Wytrzymałość na rozciąganie płyty do wycięcia	N/mm2	450	450	450	450	450	450
Kąt cięcia	deg	1.5	1.5	1.5	1.5	1.5	1.5
Odległość podróży z tylnym miernikiem	mm	20-600	20-600	20-600	20-600	20-600	20-600
Głębokość gardła	mm	150	150	150	150	150	150
Prędkości skoku	SPM	14	12	10	12	10	10
Głównym silnikiem	kW	7.5	7.5	11	11	15	15
Napięcie		380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph	380 V/50 Hz/3ph
Ogólny wymiar (LXWXH)	mm	3040	3860	4800	3040	3860	4800
		1700	1700	1700	1700	1700	2100
		1700	1700	1700	1700	1700	2000

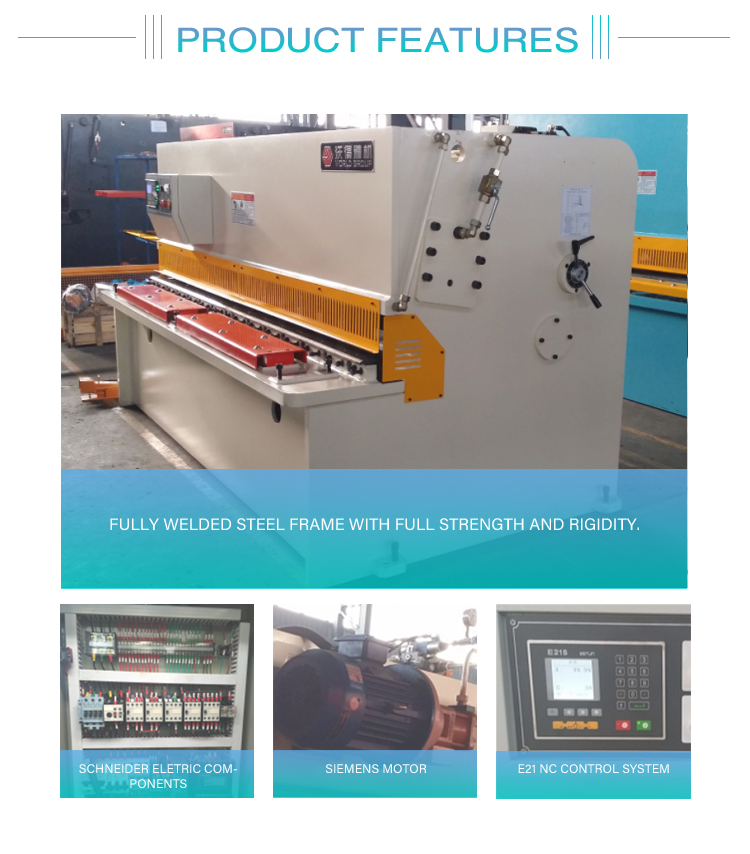

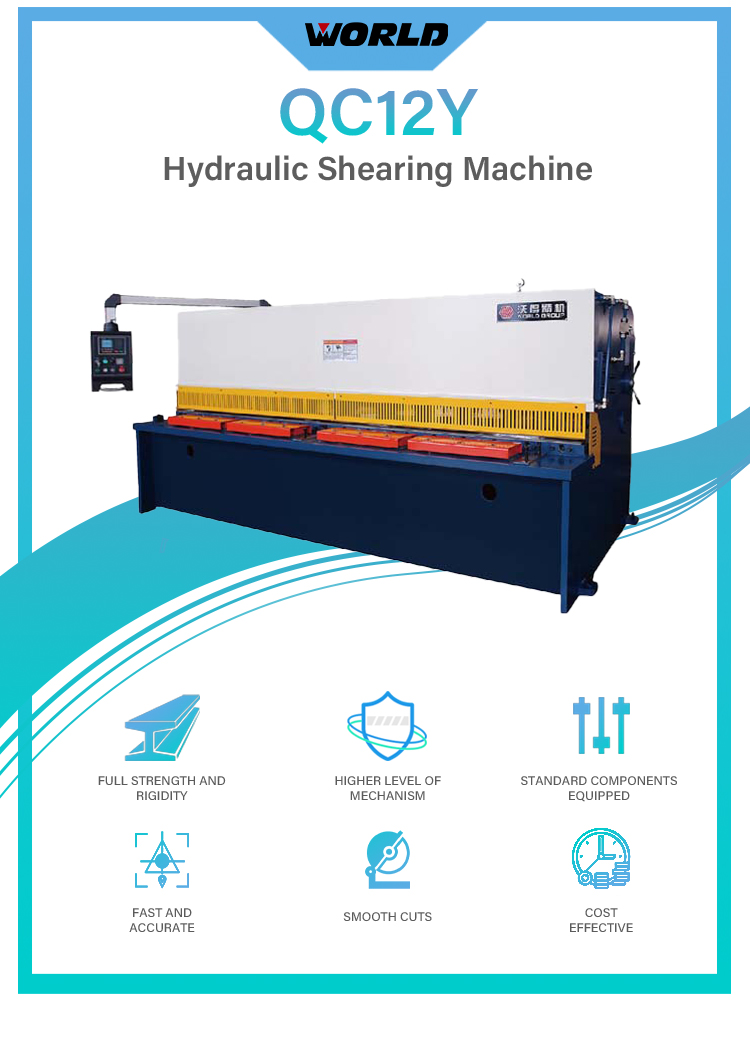

Zdjęcie QC12Y-Main QC12Y Features QC12Y-Factory
