JS31 prosta bok naciśnięcia przekładni pojedynczego punktu

Ekcentryczne naciski przekładni z pojedynczego punktu H jest odpowiednie do wycinania, wykruszania, pobierania części metalowych. Prasa przekładni ma długą długość skoku o wysokiej energii. Jest szeroko stosowany do produkcji obręczy samochodowych, szybkowaru i stalowej butelki. Ta ekscentryczna prasa z jednym punktem przekładni ma pojemność od 125ton do 2000ton. Duża konstrukcja prasowa to typ pręta wiązania, a naciśnięcie małego rozmiaru może być typem bloków mono.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
JS31
marka produktu：
WORLD

Opis produktu

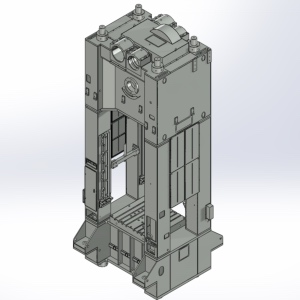

JS31 Ecicentryczna struktura prasy przekładni

Silna struktura ramy H jednointopintristowej prasy zębatej

Mniejsze prasy, takie jak 160ton, 250ton, 315ton i 400ton prasy, to żelaza odlewu typu mono blokowego. Większe ciśnienia prasy to typ spawany typu pręta. Sprzęgło typu suchego znajduje się na górze, a zjeżdżalnia porusza się wzdłuż 8 przewodników twarzy na środku ramy.

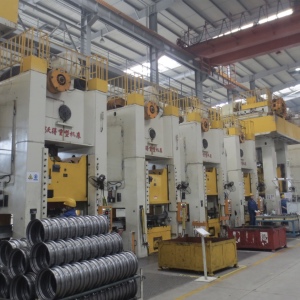

ekscentryczna aplikacja prasowa dla felg

Zastosowania formowania metalowego ekscentrycznego napędu biegów

. Metalowa forma doniczek

. Metalowa forma felg samochodowych

.

. Metalowa forma i rysowanie kubków

Ekcentryczna przekładnia z pojedynczego punktu

Jednoczęściowa eksceretowa przekładnia przekładni

Ekcentryczna skrzynia biegów może zapewnić dłuższą długość skoku niż prasa korbowa. JS Eccetric Gear Press ma mocniejszą wizerię niż konwencjonalna prasa korbowa, która jest bardziej odpowiednia do procesu rysowania blachy metalowej.

Oddzielny typ suchego sprzęgła i hamulec. Blok sprzęgła można zmieniać w przyszłości. Przeświadczenie bloku sprzęgła może być regulowane, aby zapewnić żywotność usług ponad 5 lat.

STELE STALOWE WYKORĄDAJĄ STALOWE WYKŁY. Zęby geat są szlifowane pod kątem niższego hałasu. Zęby szybkie są typem jodełka.

Parametry techniczne napędu biegów

Parametr		Jednostka	JS31-125	JS31-160	JS31-200	JS31-250	JS31-315	JS31-400A	JS31-400B	JS31-400C
Wydajność nominalna		Kn	1250	1600	2000	250	3150	4000	4000	4000
Nominalny skok ciśnienia		mm	7	8	10	10	12	13	13	13
Udar ślizgowy		mm	130	160	200	200	220	250	250	400
Uderza na minutę		mm	35	32	32	28	28	25	20	20
Max Die Set Wysokość			350	385	500	460	520	530	565	550
Dostosowanie wysokości matrycy		mm	100	140	120	160	160	160	160	250
Przesuń dolny rozmiar	L × r	mm	550	510	700	700	700	810	1230	1230
Przesuń dolny rozmiar	F × b	mm	550	560	700	670	670	810	1000	1000
Rozmiar wzmocnienia	L × r	mm	700	710	800	850	850	990	1240	1240
Rozmiar wzmocnienia	F × b	mm	750	790	850	900	900	1060	1200	1200

Parametr		Jednostka	JS31-500	JS31-500A	JS31-630	JS31-630A	JS31-800	JS31-1000	JS31-1250	JS31-1600
Wydajność nominalna		Kn	5000	5000	6300	6300	8000	1000	12500	16000
Nominalny skok ciśnienia		mm	13	13	13	13	13	13	13	13
Udar ślizgowy		mm	250	400	400	400	500	500	500	500
Uderza na minutę		mm	250	20	16	18	10	10	10	10
Max Die Set Wysokość			530	580	830	690	750	800	800	950
Dostosowanie wysokości matrycy		mm	160	200	300	200	300	300	300	300
Przesuń dolny rozmiar	L × r	mm	810	1500	1600	1450	1500	1600	1800	1700
Przesuń dolny rozmiar	F × b	mm	810	1100	1450	1100	1600	1500	1600	1850
Rozmiar wzmocnienia	L × r	mm	990	1500	1600	1450	1600	1600	1800	1900
Rozmiar wzmocnienia	F × b	mm	1060	1100	1450	1100	1600	1600	1600	1750
