JH21B C Rodzaj pojedynczy korb

Maszyna prasowa typu korbowego JH21B jest ulepszonym modelem pojedynczej prasy korbowej JH21 C. Maszyna prasowa przyjmuje zjeżdżalnię z 8 powierzchniami przewodników zamiast prostokątnych typu RAM, aby uzyskać wyższą precyzję. Zakresy tonażowe wynoszą od 160 pt do 400ton.

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Model：
JH21B
marka produktu：
WORLD

Osiem twarzy RAM GIBS dla typu C naciśnij

Więcej przewodników slajdów z brązowymi płytkami zapewnia wyższe predeksyfikacje prasy. Bardziej odpowiednie do przebicia i cięcia metalowego. Wysoka sztywność C Korpus prasowy przyspawany wysokiej jakości stalowymi płytkami. Inne konfiguracje są takie same jak typ JH21.

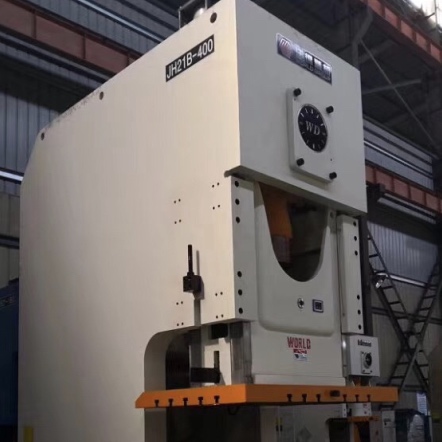

osiem twarzy Ram Gibs

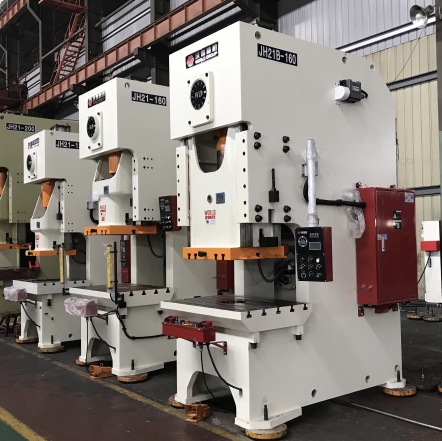

JH21 Press vs JH21B CRANK Press

Konfiguracje wysokiego poziomu dla maszyny prasy korbowej

Automatyczna maszyna prasowa JH21B przyjmuje łączone sprzęgło i hamulec. Przekładnia skrzyni biegów jest przyspawane przez kute koła zębate z kołnierzem, który jest silniejszy niż standardowy sprzęt odlewniczy. Centralny system smarowania, system regulacji zmotoryzowanej pamięci RAM, system ochrony przed przeciążeniem hydraulicznym to standardowe konfiguracje.

Poprzedni:

Dalej:

c typu prasa korbowa c typu prasy pojedynczego obrotu wału korbowego Jedno naciśnięcie korbowego prasa korbowa z ośmiu twarzy Korba prasowa z prowadnic ślizgowych Typ korbowego maszyny prasa c typu naciśnij korbowy osiem powierzchni c typu korbowego prasowa z prowadnic ślizgowych c rama maszyny prasa korbowa pneumatyczny prasa korbowa

PRZEDMIOT		KOD	UNIT	JH21B-160	JH21B-200	JH21B-250	JH21B-315	JH21B-400
Pojemność nominalna		Pe	Kn	1600	2000	2500	3150	4000
Punkt tonażowy			mm	6	6	6.5	7	8
Długość skoku zjeżdżalnie		S	mm	200	220	220	220	250
Przesuwane pociągnięcia	Naprawił		SPM	45	45	30	30	30
Przesuwane pociągnięcia	Zmienna (opcjonalnie)		SPM	30-45	25-45	20-30	20-30	20-30
Max. Zamknij wysokość		H2	mm	400	450	500	500	550
Regulacja wysokości zamknięcia		t	mm	100	110	120	120	120
Głębokość gardła		C1	mm	400	430	450	450	490
Odległość między kolumnami		D1	mm	736	910	980	980	1050
Przesuń dolny rozmiar	PEŁNE WYŻYWIENIE	b	mm	580	650	700	700	750
Przesuń dolny rozmiar	L-R	a	mm	700	880	950	950	1020
Rozmiar otworu Shank	Średnica	d	mm	70	70	70	70	70
Rozmiar otworu Shank	Głębokość	I	mm	100	100	130	130	130
Rozmiar tabeli	PEŁNE WYŻYWIENIE	D	mm	760	840	880	880	950
	L-R	C	mm	1175	1390	1500	1540	1700
	Grubość	H3	mm	165	180	190	190	210
Średnica otworu stołowego		¢	mm	220	250	270	270	290
Ogólne wymiary	PEŁNE WYŻYWIENIE	A	mm	2305	2600	2660	2720	2850
	L-R	B	mm	1420	1540	1640	1680	1750
	Wysokość	H	mm	3215	3800	3865	3865	4150
Moc silnikowa			KW	15	18.5	22	30	37
Waga (przybliżona)			kg	13600	19200	23200	26600	31600

PRZEDMIOT		KOD	UNIT	JH21B-160	JH21B-200	JH21B-250	JH21B-315	JH21B-400
Pojemność nominalna		Pe	Kn	1600	2000	2500	3150	4000
Punkt tonażowy			mm	6	6	6.5	7	8
Długość skoku zjeżdżalnie		S	mm	200	220	220	220	250
Przesuwane pociągnięcia	Naprawił		SPM	45	45	30	30	30
Przesuwane pociągnięcia	Zmienna (opcjonalnie)		SPM	30-45	25-45	20-30	20-30	20-30
Max. Zamknij wysokość		H2	mm	400	450	500	500	550
Regulacja wysokości zamknięcia		t	mm	100	110	120	120	120
Głębokość gardła		C1	mm	400	430	450	450	490
Odległość między kolumnami		D1	mm	736	910	980	980	1050
Przesuń dolny rozmiar	PEŁNE WYŻYWIENIE	b	mm	580	650	700	700	750
Przesuń dolny rozmiar	L-R	a	mm	700	880	950	950	1020
Rozmiar otworu Shank	Średnica	d	mm	70	70	70	70	70
Rozmiar otworu Shank	Głębokość	I	mm	100	100	130	130	130
Rozmiar tabeli	PEŁNE WYŻYWIENIE	D	mm	760	840	880	880	950
	L-R	C	mm	1175	1390	1500	1540	1700
	Grubość	H3	mm	165	180	190	190	210
Średnica otworu stołowego		¢	mm	220	250	270	270	290
Ogólne wymiary	PEŁNE WYŻYWIENIE	A	mm	2305	2600	2660	2720	2850
	L-R	B	mm	1420	1540	1640	1680	1750
	Wysokość	H	mm	3215	3800	3865	3865	4150
Moc silnikowa			KW	15	18.5	22	30	37
Waga (przybliżona)			kg	13600	19200	23200	26600	31600
